半導體行業使用等離子清洗，主要是清洗引線框架、引線鍵合，還有填充封裝前需要用到等離子清洗處理；晶圓片刻蝕雖然也是用等離子等離子清洗機，不過只是原理一樣，技術方面和一般清洗引線框架的等離子清洗機有所不同。刻蝕晶圓片對等離子清洗的技術要求更高。國內目前等離子刻蝕技術還沒有達到發達國家的水平。東信研發出來的 等離子刻蝕機可以對簡單要求不高的晶圓片刻蝕，不過與進口的刻蝕機相比較，效果還是沒有那么理想
半導體清洗不僅用到等離子，還有超聲波都會用到，超聲波主要是用于pcba的清洗。屬于化學藥劑濕洗烘干的流程，pcba清洗不可以用等離子替代。因?yàn)樾枰逑磒cb上面的松香、焊接劑等雜質。等離子清洗機屬于干洗的樣式，是用來提高晶粒與焊盤導電膠的粘附性能、焊膏浸潤性能、金屬線鍵合強度、塑封料和金屬外殼包覆的可靠性等，在半導體器件、微機電系統、光電元器件等封裝領域中推廣應用的市場前景廣闊。
等離子清洗機具體在半導體行業的應用
- 引線框架的處理。引線框架常用銅做原材料，因?yàn)殂~的導電性能好，不過引線框架生產出來，放置一段時間就會生銹、氧化，或者產生一些其它的有機污染物。會造成密封模塑與銅引線框架的分層，造成封裝后密封性能變差與慢性滲氣現象，同時也會影響芯片的粘接和引線鍵合質量。這個環節需要用到等離子清洗，去掉氧化物和有機污染物，確保半導體封裝的可靠性能
- 引線鍵合前的處理。一個半導體往往有好多個引腳，其中有一個引用不合格，就意味著整個半導體都要報廢。氧化物的存在，嚴重影響著引腳的質量。使用等離子清洗機處理一遍，可以有效清洗掉鍵合區的有機污染物，并且增加材料表面的張力，提升鍵合的拉伸力，能夠大幅度提升半導體封裝的合格率
3.半導體封裝填充。填充前需要對半導體基板進行處理，以避免產生分層，同時還能大大提高焊接表面的活性，這樣可以有效防止虛焊和減少空洞，提高填充料的邊緣高度和包容性，改善封裝的機械強度，降低因不同材料的熱膨脹系數而在界面間形成內應的剪切力，提高產品可靠性和壽命。

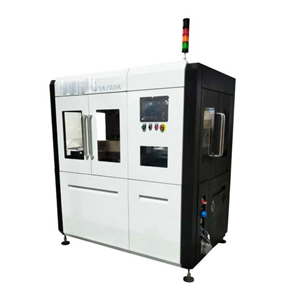

半導體等離子清洗設備推薦
半導體清洗機都必須使用真空等離子清洗機，因?yàn)檎婵盏入x子清洗機工藝好控制，溫度低，清洗也全面，這些都是常壓等離子清洗機做不到的。不過半導體行業的等離子清洗機有兩種設計思路。
一種是在線式的真空等離子清洗機，一次同時幾個框架進去，洗完了自動送出來，這種真空等離子清洗機的設計思路，優點是清洗效果徹底全面，因?yàn)槭且黄黄逑吹模钱a(chǎn)能有限，一臺真空等離子清洗設備幾十萬，如果產能大，成本成倍增加，一般企業根本吃不消。
另一種是腔體室的，腔體定做可大可小，小的3~5升的可以做，大的1000L 的也可以做，根據客戶要求自由定做成各種大小。很明顯是清洗效果沒有在線式的那么徹底，但是產能大。就以現在的實際情況而言，半導體行業一般都是采用腔體式的真空等離子清洗機為主。只有少部分對清洗要求特別高，但是產能少的行業，會用到在線式真空機，清洗引線框架。一般而言，只要會調整好工藝，腔體式真空等離子的清洗工藝完全可以滿足半導體行業的清洗要求。東信高科半導體行業的案例做的非常多，歡迎發樣品過來做測試
