產(chǎn)品介紹

一、概述：

印不上，粘不牢的克星!主要產(chǎn)品： 塑料薄膜、塑料板材、金屬薄膜CORONA）表面電暈處理機(jī)、單張電暈處理機(jī)（俗稱火花機(jī)、電子沖擊機(jī)、適用行業(yè)： 吹膜、印刷、復(fù)合、涂膠、涂布、噴碼等及其他特種行業(yè)； 適用材料： 各種塑料薄膜、板材、鋁箔、鍍鋁膜（如：PP、PE、PET、OPP、PS、ABS 等）、紙張及纖維材料.

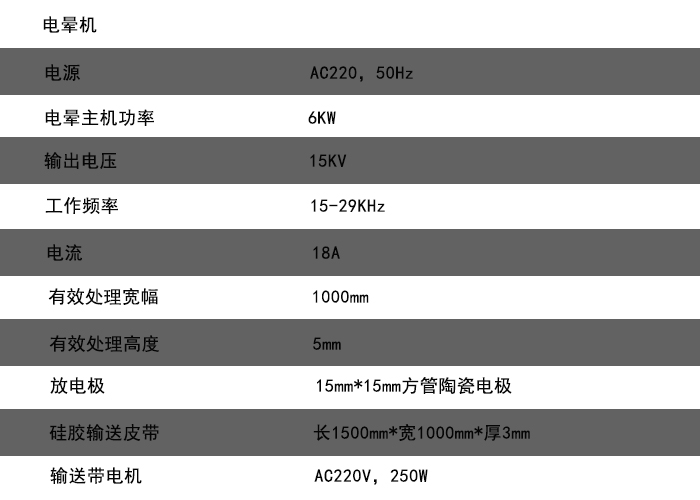

TS-AP系列電暈處理機(jī)，為塑料薄膜印刷前處理提供全新的解決方案。獨(dú)特的脈沖密度調(diào)制（PulseDensityModulation）控制策略的串聯(lián)諧振逆變設(shè)PDM 的基本思想是在一定的調(diào)功周期內(nèi)使交流輸出端產(chǎn)生方波電壓或計，

者是零電平電壓，這樣即使電暈放電負(fù)載具有很強(qiáng)的非線性也可以寬范圍內(nèi)控制功率輸出，起到了鎖相、開關(guān)軟化和功率調(diào)節(jié)的作用，配合完善的多路保護(hù)電路，使整個電暈處理機(jī)工作更可靠，穩(wěn)定。本產(chǎn)品采用微電腦控制功率調(diào)節(jié)，數(shù)碼顯示，操作更加便捷，簡單易懂，滿足了對不同薄膜進(jìn)行較強(qiáng)或較弱膜處理的要求。

注：電暈設(shè)備為高壓大功率電源，為了安全，所有系列的各種電暈設(shè)備為高壓大功率電源，為了安全，設(shè)備都必須安裝大地地線。

現(xiàn)在塑料軟包裝已廣泛用于商品包裝的各個領(lǐng)域，軟包裝最常用的聚乙烯、聚丙烯等非極性薄膜屬于非極性材料，表面致密、光潔，是一種惰性表面，表面自由能相對偏低，僅（2.9～3.0)×10-6J/cm 。從理論上講，表面自由能低于3.3×10-6J/cm 的薄膜無法使目前已知的任何一種膠黏劑發(fā)生浸潤，所以必須先通過表面處理，使薄膜的表面自由能達(dá)到（3.8～4.0)×10-6J/cm ，才有利于獲得良好的復(fù)合強(qiáng)度。常用的薄膜表面處理方法很多，其中電暈處理就是最常用的一種方法。凹版印刷機(jī)都應(yīng)配備相應(yīng)的電暈處理設(shè)備，在需要處理時，只要將薄膜按順序穿入電極輥之間即可，處理后的薄膜直接進(jìn)入印刷單元，油墨在薄膜上的附著效果不錯。

干式復(fù)合機(jī)上安裝電暈處理設(shè)備，目的是提高聚烯烴薄膜的表面張力值，提高復(fù)合產(chǎn)品的附著牢度。經(jīng)過電暈處理，薄膜的表面張力可達(dá)到3.8×10-2N/m以上，高的可達(dá)4.0×10-2N/m，使復(fù)合膜的剝離強(qiáng)度大大提高，完全可以達(dá)到質(zhì)量要求。安裝該電暈處理設(shè)備，對鍍鋁膜，特別是 BOPP 鍍鋁膜有很大幫助，只是在設(shè)備的安裝接線方面要有所改變。下面將從電暈處理原理、表面張力檢測方法、設(shè)備的安裝接線和常見故障排除幾個方面進(jìn)行論述。

一、電暈處理原理

1.電沖擊或擊穿

在高壓電場作用下，電子流對塑料薄膜進(jìn)行強(qiáng)有力的沖擊可以使薄膜表面起毛，變得粗糙，增加表面積。當(dāng)膠黏劑與其表面接觸時，就可產(chǎn)生良好的浸潤，膠黏劑會滲透到被拉毛了的凹溝中，靠”拋錨”作用，使薄膜牢度黏結(jié)，這是一種物理作用。在高倍放大鏡下觀察，處理后的薄膜相對于未處理的薄膜，其表面明顯凹凸不平，而且很粗糙。電沖擊強(qiáng)度可以隨著電壓和電流的升高而增強(qiáng)。

2.增加薄膜的極性

在高壓電場作用下，空氣中的氧氣變成臭氧，臭氧又分解成氧氣和新生態(tài)氧原子。而新生態(tài)氧原子是一種強(qiáng)氧化劑，可對聚乙烯或聚丙烯分子中的α-碳原子進(jìn)行氧化，形成羰基或羥基。有了這種結(jié)構(gòu)后，薄膜分子極性增大，表面張力提高，對膠黏劑的親和力增加，復(fù)合膜之間的黏結(jié)牢度提高。另外，由于產(chǎn)生了羰基，又會使分子鏈中產(chǎn)生新的α-碳原子，出現(xiàn)活潑氫。這種活潑氫能和聚氨酯膠黏劑中的活潑性基團(tuán)異氰酸根(-NCO)發(fā)生化學(xué)反應(yīng)，使被黏材料和膠黏劑之間生成牢固的化學(xué)鍵，更增加了黏結(jié)牢度。從紅外光譜檢測中發(fā)現(xiàn)，經(jīng)過處理的聚烯烴薄膜表面在譜線上有羰基或羥基吸收峰存在，證明上述化學(xué)作用是存在的。

二、表面張力檢測方法

常用的檢測方法有3種。

1.用 BOPP 單面膠帶進(jìn)行剝離檢驗

將 BOPP 單面膠帶粘貼在待測薄膜表面，壓緊，而后再撕開。如果薄膜的表面張力達(dá)到使用要求，那么剝離時很用力，而且聲音??；相反則很容易剝離，并伴有”沙沙”聲。

2.利用達(dá)因測試筆進(jìn)行測試

薄膜表面張力值符合要求時(BOPP:3.8×10-2N/m ， PET:5.0×10-2N/尼龍:5.2×10-2N/m)，測試筆劃過的地方液痕均勻，無斷痕，不收縮；否則測試液將收縮。如果一部分收縮，一部分不收縮，說明處理得還不夠。值得一提的是，檢測 PET 和尼龍時，需選用大一級的測試筆。表面張力測試筆的常用規(guī)格有：3.8×10-2N/m、4.0×10-2N/m、4.2×10-2N/m、4.4×10-2N/m、4.8×10-2N/m 5種(測鋁箔用)。

3.自行配制表面張力測試液

部分表面張力測試液配方見附表。測試方法是用棉球蘸少許測試液涂布在處理面，判斷方法與第2點(diǎn)大致相同。處理后的薄膜不宜放置時間過長，最多放7天。時間越長，表面張力值降低越明顯。如果需要放置較長時間，則在處理薄膜時，表面張力初期值要提高（2～4）×10-2N/m。

三、電源接線要求

1：和主機(jī)電源線平臺連接的交流電源請選用大于 2.5mm2 規(guī)格的導(dǎo)線。

2：電源接線平臺的“地”一定要可靠接大地地線！否則主機(jī)和電暈架的連接導(dǎo)線出現(xiàn)斷路或高壓線及相關(guān)高壓部位和設(shè)備機(jī)體出現(xiàn)放電、電暈或短路時容易損壞主機(jī)！致使設(shè)備出現(xiàn)間歇工作或保護(hù)性停機(jī)?；蛘邔⒅鳈C(jī)的地線接線柱（背板

中黑接線柱）可靠接地。

3：為了安全，請不要將“AC220”的零線和“地”連接。

四、主機(jī)和電暈架的接線要求

1：地線需焊在焊片上再接在地線接線柱上。如果地線出現(xiàn)開路，設(shè)備工作時將會將高壓引至電暈設(shè)備，使設(shè)備帶高壓電并損壞主機(jī)！致使設(shè)備出現(xiàn)間歇工作或保護(hù)性停機(jī)。

2：高壓線和其連接的相關(guān)部件與其它任何物體之間的距離需大于 80mm。否則可能出現(xiàn)放電，致使設(shè)備出現(xiàn)間歇工作或保護(hù)性停機(jī)。

3：一定要辨認(rèn)清楚電暈架的絕緣電極和非絕緣電極。（紅接線柱為絕緣極）。接反將損壞電暈設(shè)備。

4：安裝開機(jī)前應(yīng)檢查所有接線，連線正確無誤和可靠方可通電。

5：主機(jī)和電暈架之間的高壓連線應(yīng)盡量短，否則容易和其它物體相連接觸而出現(xiàn)放電‘電暈等漏電現(xiàn)象。

6：一般電暈架的側(cè)板由于是有機(jī)玻璃，所以刀排和硅膠棍都可以作為絕緣電板。雙面處理電暈架硅膠輥作為絕緣電極接主機(jī)的高壓（紅接線柱），兩根刀排作為非絕緣電極接主機(jī)的地（黑接線柱）。
