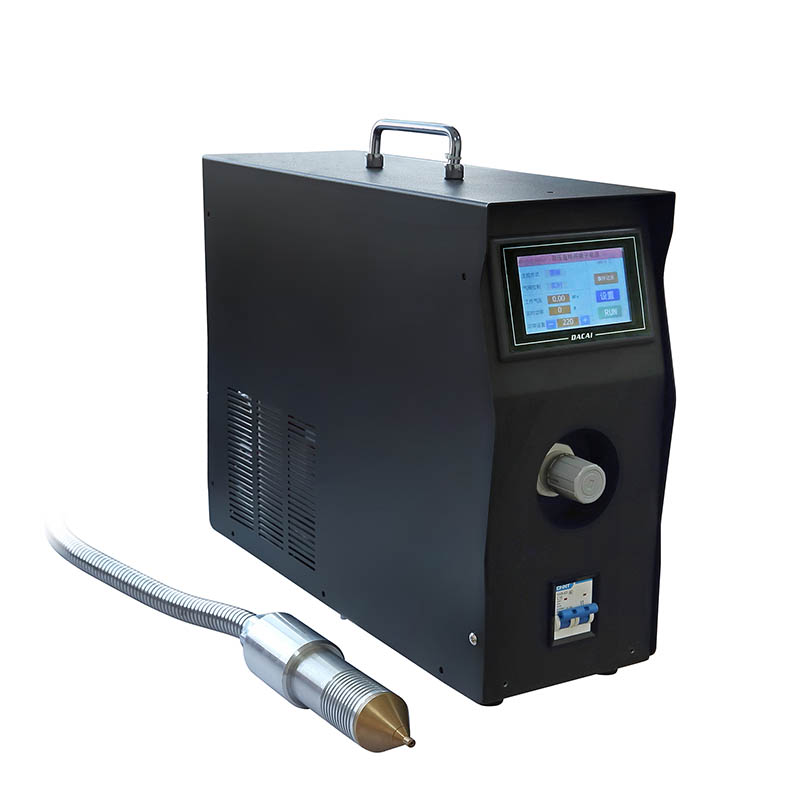

大氣常壓(直噴)等離子清洗機TS-APJ03
- 產品編號:TS-APJ03
- 產品規格: 常壓等離子清洗機
- 產品用途:
LCD面板電極表面有機污染物的清潔
產品介紹
大氣常壓等離子清洗機TS-APJ03設備參數:
1 |
尺寸(寬x長x高) |
370*470*140 (mm) |
詳細規格參附件(機箱風扇處預留30-50MM便于機箱散熱) |
2 |
重量 |
13kg |
? |
3 |
需求電源 |
AC220V,50-60Hz, 3wire單相+接地線、 5A 整機最大功耗300W |
接地電阻<0.5歐姆 |
4 |
等離子輸出功率 |
N2:100–300W CDA(壓縮空氣): 120W–300W可調最大300w |
可使用功率視實際條件而定 |
5 |
電漿有效直徑 |
2mm-5mm |
視條件及樣品而定 |
6 |
工作進氣接頭 |
4*6mm |
連接至主氣源 |
7 ? |
冷卻氣體使用量 |
N2: ?50±6L/min CDA:56±6L/min |
連接至主氣源 |
? |
工作氣體使用量 |
N2: 40±6L/min CDA:46±6L/min |
視條件及樣品而定 跟氣體壓力有關 |
8 |
氣體壓力 |
4.20±0./kg/cm |
/ |
9 |
配置空間 |
放置在通風良好(溫度<30度) 保留左右及上方有 150mm以上散熱的空間, 保留后方有150mm的線路空間 |
/ |
等離子噴槍規格 |
|||
1 |
尺寸(H) |
33mm*215mm |
詳細規格參附件 |
2 |
重量 |
<0.3kg |
? |
3 |
電源部-噴槍距離 |
2.6m |
? |
其他規格 |
|||
1 |
有效清潔范圍 |
2-8mm |
視條件及樣品而定 |
2 |
處理速度 |
50-300mm/sec |
視樣品而定 |
3 |
處理距離 |
與待清潔物距離4mm |
視樣品而定 |
等離子清洗機設備安裝:
1、準備一個10A的三眼電源插座,用設備配套的電源線與主機的電源輸入插座相連。
2、一個符合規范的接地線,連到主機尾部的接地端子;這一點很重要。
3、不小于3KG(建議大于5KG)無油無水的穩定氣源,與主機的壓縮氣體輸入接口相連。
4、選擇一個通風的地方安放主機,確保主機的散熱。
5、根據被處理目標位置,固定好等離子噴槍。
6、認真閱讀使用說明書,確定所需的工作模式和控制方式,按說明書的要求做好外部控制線,連接控制線至主機后面相對應控制輸入口
常壓等離子清洗機設備操作:
1、使用隨機配置的電源線將AC220V電源可靠連接至“220VAC”電源輸入插座;
2、將干燥氣源接至“氣源輸入接口“端(氣管大小為Φ8mm);
3、調節”氣壓控制旋鈕“,將”氣壓表“讀數調至0.2MPa(2Kg),注意:過大和過小的氣壓都會影響處理效果;
4、將“船型開關“向上撥至”O(jiān)N“位置,注意觀察散熱風扇是否正常工作以及功率表是否有顯示;
5、按下“啟動按鈕“,槍頭噴出等離子體,設備處于工作狀態;
6、工作狀態時,主機面板的功率表顯示將會穩定,波動約±5w是正常顯示。
7、停止工作時,先按下“停止按鈕”,再將“船型開關“向下?lián)苤痢監FF”位置。
8、使用”等離子輸出控制端“時,注意使用機械式控制開關,或者是電氣控制方式開關。使用電氣控制開關時,注意使用繼電器等電氣隔離形式的電控開關。
大氣常壓等離子清洗機術具有極為廣泛的應用領域,這使其成為工業印刷、涂層、粘接工序中廣受關注的表面處理工藝。通過使用這種創新的表面處理工藝,可以實現現代制造工藝所追求的高可靠性,高效率,低成本和環保等目標。等離子技術用于工業生產中,不會有有毒物質和化學物質的生成,不會構成環境污染或者危害人體健康。
