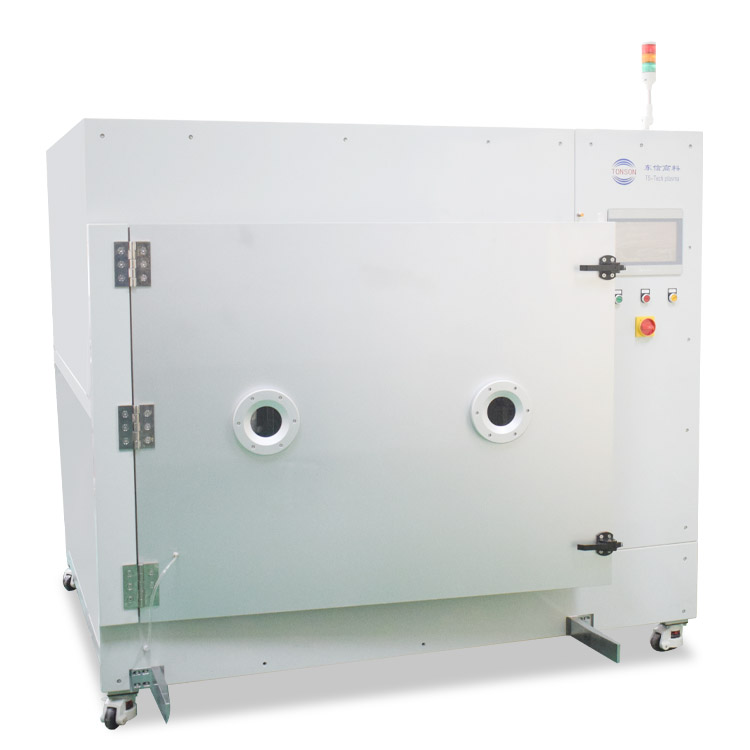

大型真空等離子清洗機
- 產品編號：TS-PL700MA
- 產品規格： 大型等離子清洗機
- 產品用途：
適用于大規模連續生產，汽車內飾件等大尺寸產品處理
產品介紹
大型真空等離子清洗機產品參數：
|
名稱 |
大型等離子清洗機 |
|
型號 |
TS-PL700MA |
|
外形尺寸（W×D×H） |
1400×650×800mm |
|
反應腔尺寸（W×H×D） |
2300×1250×1850mm |
|
真空腔體材料 |
進口316L不銹鋼 |
|
真空泵 |
進口品牌、二級泵 （干泵+羅茨組合） （油泵+羅茨組合） |
|
角閥 |
Youch 超高真空60KF |
|
流量控制儀及顯示儀 |
Sevenstar 0-800ml/min |
|
真空顯示規管及讀取器 |
Pirani |
|
射頻電源 |
40KHZ? /13.56MHZ? |
|
PLC系統 |
三菱（包括PLC，A/D模組兩組，D/A模組兩組，溫度模塊） |
|
電器系統 |
施耐德 |
|
變頻器 |
西門子2KW |
|
觸摸屏 |
臺灣威綸真彩10.7寸 |
|
陶瓷封裝 |
進口高頻陶瓷 |
|
處理氣體 |
O2、Ar2、N2，H2、CF4 |
大型等離子清洗機產品介紹：
大型等離子清洗機具有超大型真空處理腔室，適合大尺寸產品批次處理。等離子清洗機工作原理：在壓力到達設定壓力時，充入工藝氣體，當腔內壓力進出動態平衡時，利用等離子電源產生的中高頻交變電磁場激發生成等離子體，對被清洗工件表面進行物理轟擊與化學反應雙重作用，使被清洗物表面物質變成粒子和氣態物質，經過抽真空排出，而達到清洗目的。
大型真空等離子清洗機的工作流程如下：
(1) 打開艙門，將待清洗零件放置在支架上；
(2) 關好艙門，檢查真空系統是否已經全部密封，隨后啟動機械泵開始對反應腔體抽氣，使真空度低于 50Pa ；
(3) 按工藝要求即需要清除的污染物類型，選擇相關氣體種類具體可參照第二章 第四小節、根據抽氣速度設定充氣流量，并開始充氣；
(4) 等到反應腔體內部的壓強穩定后，輸入輸出功率打開射頻電源，通過石英窗 可以觀察到腔體內部開始產生等離子體后開始計時；
(5) 清洗時間到，關閉射頻電源，關閉真空泵，放氣，待腔體內部氣壓恢復到大氣壓后打開艙門取出零件。
